TNV-Anlagen für industrielle Abluftreinigung

sichere Oxidation von VOC, Lösungsmitteln und Schadstoffen

In vielen industriellen Prozessen entstehen gasförmige Emissionen, die organische Verbindungen, Lösungsmittel und / oder weitere Geruchsstoffe enthalten. TNV- oder auch TAR-Anlagen (thermische Nachverbrennung bzw. thermische Abluftreinigung) reinigen diese Abluftströme zuverlässig, sicher und regelkonform. CAW entwickelt thermische Abluftreinigungsanlagen für anspruchsvolle Produktionsumgebungen – mit hoher Verfüg-barkeit, effizienter Verbrennung und konsequent stabiler Abgasqualität.

Wie funktionieren TNV-Anlagen?

TNV-Anlagen zerstören organische Schadstoffe (VOC, Lösungsmittel, BTEX, Geruchsstoffe) durch thermische Oxidation. Die Abluft wird dabei durch Zusatzfeuerung von Brenngasen oder Heizölen auf hohe Temperaturen aufgeheizt, wodurch die organischen Moleküle vollständig verbrannt und in CO2 und H2O umgewandelt werden.

Grundprinzip

Die belastete Abluft wird mittels eines gasdichten Kanalsystems in die Brennkammer der TNV-Anlage geführt.

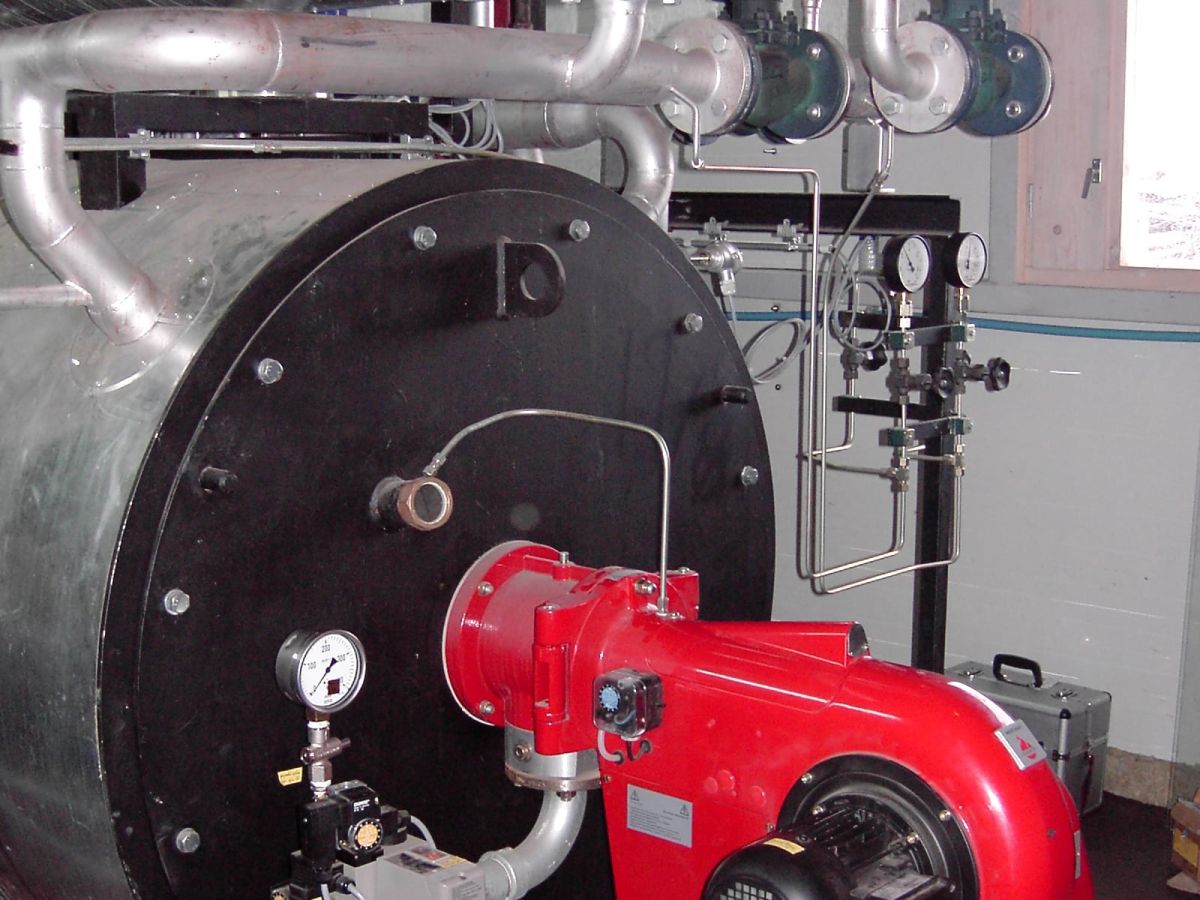

Ein Brenner bringt diese zuvor auf die erforderliche Reaktionstemperatur – je nach Abluftinhaltsstoffen liegt diese typischerweise im Bereich von 750 … 950 °C.
Definierte Verweilzeiten und Temperaturen in der Brennkammer stellen die vollständige Oxidation aller Abluftinhaltsstoffe sicher.
Vorgeschaltete Mischzonen und Nachbrennkammern stabilisieren die Verbrennung und den Ausbrand auch bei schwankenden Abluftmengen und Belastungen.
Wärmerückgewinnungssysteme nutzen zudem die Energie der Abgasströme nach Verbrennung sinnvoll weiter, z.B. zur Vorwärmung von Verbrennungsluft, zur Erzeugung von Heißgasen oder zur Thermoölerhitzung.

Technische Besonderheiten

Temperaturbereich bis deutlich über 1.000 °C je nach Art und Menge der Beladung sowie Anforderung an die Abgasreinheit.
Definierte Verweilzeiten für vollständigen Schadstoffabbau.
Optionale Kombination mit SCR- oder SNCR-Systemen zur NOX-Reduktion.
Vollständige Oxidation von VOC, organische Lösemittel und Kohlenwasserstoffe.
Stabile Betriebsweise auch bei stark schwankender Abluftbelastungen und -mengen.

Vorteile einer TNV-Anlage

Hohe Reinigungsleistung

Vollständige Oxidation organischer Abluftinhalts- und weiterer Geruchsstoffe.

Prozess- und Betriebssicherheit

Zuverlässiger Anlagenbetrieb auch bei wechselnden Abluftmengen und -zusammensetzungen.

Geringe Emissionen

Einhaltung aktueller und zukünftiger Emissionsgrenzwerte.

Energieeffizient

Wärmerückgewinnung zur Erhöhung des Anlagenwirkungsgrads sowie auch für andere Prozessschritte oder Medien.

Robuste Bauweise

Ganzstahlbrennkammern mit langlebigen Feuerfestmaterialien für nah-adiabtischen Betrieb.

Hohe Verfügbarkeit

Ausgelegt für 24/7-Industriebetrieb bei langen Betriebszyklen.

Flexible Anpassung

Ausführung als Direktbefeuerung, Nachverbrennung oder Kombination mit bestehenden Prozessen.

Sichere Mitverbrennung

Behandlung komplexer Gasgemische, Schwachgase sowie gasförmiger und flüssiger organischer Reststoffe.

Branchen und typische Einsatzbereiche von TNV-Anlagen

TNV-Anlagen werden überall dort eingesetzt, wo VOC-haltige, lösemittelhaltige oder geruchsintensive Abluftströme entstehen. Die bewährte und robuste Technik eignet sich besonders für kontinuierliche und wärmeintensive Produktionsprozesse.

Typische Branchen

Chemische Industrie

Pharmaindustrie

Holz- und Holzwerkstoffproduktion

Lack- und Farbenindustrie

Kunststoff- und Gummiindustrie

Lebensmittel- und Pflanzenölverarbeitung

Textil- und Vliesstoffindustrie

Druck- und Beschichtungsindustrie

Typische Anwendungen

Abreinigung organischer Lösemittel aus Trocknungsanlagen und Prozessöfen.
Oxidation von VOC-haltigen Prozessabgasen aus Beschichtungsanlagen.
Behandlung von Abgasen aus thermischen Prozessen oder Lackierkabinen.
Mitverbrennung von Schwachgasen und Pendelgasströmen aus Tanks und Lagern.
Thermische Absicherung bei sicherheitskritischen Reststoffströmen.

Abluftströme und Medien für TNV-Anlagen

TNV-Anlagen eignen sich für ein breites Spektrum organisch belasteter Abluftströme. Die Auswahl von Brennkammerauslegung, Verweilzeit und Temperatur erfolgt abhängig vom Schadstoffprofil und den jeweiligen lokalen Emissionsanforderungen.

Typische Abluftströme

VOC und organische Kohlenwasserstoffe
Lösungsmittelgemische aus Beschichtungs- und Trocknungsprozessen
Spezielle Restgase aus chemischen Produktionsschritten
Schwachgase aus Lagertanks, Entlüftungen oder Absaugungen
Gasgemische aus thermischen Produktionsanlagen

Wärmerückgewinnung

Vorwärmung von Verbrennungsluft zur Reduzierung des Bedarfs von Primär- und Stützbrennstoffen
Erzeugung von Heißgasen für nachgeschaltete oder auch andere Prozesse
Kopplung mit Thermoölanlagen für Hochtemperaturwärmeversorgung
Einspeisung von Warm- / Heißwasser oder Dampf in betriebliche Netze.

Warum TNV-Anlagen von CAW die richtige Lösung für Ihre Abluft sind

TNV-Anlagen von CAW zeichnen sich durch hohe Betriebssicherheit, robuste Konstruktion und effiziente Verbrennungstechnik aus. Unsere Systeme sind für anspruchsvolle Abluftströme ausgelegt und erfüllen zuverlässig alle geltenden Emissionsstandards.

Wir entwickeln maßgeschneiderte Brennkammern, Nachbrennkammern, Luftführungssysteme und Wärmerückgewinnungseinheiten für Ihre spezifischen Prozessanforderungen. Ob Modernisierung, Erweiterung oder Neubau – CAW liefert Ihre komplette Lösung für die thermische Abluftreinigung.
